Könner & Söhnen Invertorová elektrocentrála KS 4000iE S ATS Verzia 2

Könner & Söhnen Invertorová elektrocentrála KS 4000iE S ATS Verzia 2

Pre individuálnych spotrebiteľov energie alebo pre zásobovanie domácností energiou.

Meničový generátor KS 4000iE S ATS má zabudovanú jednotku ATS a môže byť prevádzkovaný manuálne alebo automaticky.

Otočný vypínač OFF-RUN na pravej strane generátora kombinuje palivový kohútik, vypínač pre vnútorné napájanie 12 V a vypínač zapaľovania. Keď sa generátor nepoužíva, mal by zostať v polohe OFF, aby sa zabránilo vybitiu lítiovej batérie v generátore. Generátor sa dodáva s odpojeným akumulátorom a pri prvom spustení by mal byť pripojený pod ľavým bočným krytom. Hneď ako je generátor v prevádzke alebo je do elektrickej siete privedené napätie 230 V (bez ohľadu na polohu otočného prepínača), batéria sa dobíja pomocou vnútorného nabíjacieho modulu.

Pripojenie 230 V k sieťovému napájaniu sa sleduje, keď je otočný prepínač nastavený do polohy RUN a prepínač ATS SWITCH je prepnutý do polohy ON. V prípade výpadku 230V SIEŤOVÉHO NAPÁJANIA riadiaca jednotka ATS spustí generátor a prepne jeho výstupné 230V zásuvky na modul meniča.

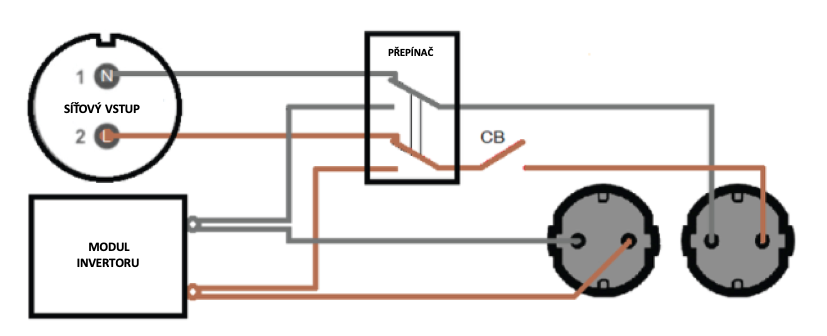

KS 4000iE S ATS má 2 x 230V zásuvky, ktoré sa prepínajú rôzne v závislosti od verzie generátora.

Pre individuálnych spotrebiteľov energie alebo pre zásobovanie domácností energiou.

Pravá zásuvka 230 V je aktívna pri prevádzke z elektrickej siete aj pri prevádzke z generátora.

Pravá zásuvka 230 V je rovnakého systému (IT, TN, TT) ako zásuvka SIEŤOVÉHO NAPÁJANIA 230 V pri prevádzke zo SIEŤOVÉHO NAPÁJANIA. Generátor musí byť uzemnený medeným káblom s prierezom 6-10 mm² (v závislosti od miestnych predpisov) pre systémy TT a TN pripojením jeho uzemňovacej skrutky k tej istej uzemňovacej lište, kde je uzemnené napájanie SIEŤOVÉ NAPÁJANIA 230 V.

Ľavá zásuvka je pripojená k výstupu modulu meniča tak, že jej nulový vodič je vyvedený von a je aktívny len vtedy, keď je generátor v chode. To umožňuje v prípade potreby použiť generátor na vybudovanie systému TN. Modul meniča má zabudovanú elektronickú ochranu proti preťaženiu a skratu a ľavá zásuvka 230 V je tak chránená.

Ľavá zásuvka, ktorá je aktívna len počas prevádzky z generátora, umožňuje použitie v systémoch, kde nie je vždy potrebné 230 V, ale len v prípade výpadku hlavného napájania. Sieťová zásuvka môže monitorovať hlavné napájanie.

S touto verziou by bolo možné mať aj automatické núdzové napájanie domu, kancelárie atď.

Menovitý výkon generátora je 3,5 kW a je možné ho odoberať aj z jednej z dvoch 230 V zásuviek.

Ak chcete v automatickom režime napájať len jednotlivé spotrebiče, ktoré možno prevádzkovať aj v systéme IT bez uzemneného nulového vodiča, odporúčame použiť verziu 1 generátora KS 4000iE S ATS

Odmietnutie zodpovednosti:

Tento návod možno považovať len za odporúčanie, je ilustratívny a musí sa prispôsobiť presným okolnostiam a podmienkam na mieste inštalácie. Skutočnú inštaláciu by mal vykonať autorizovaný elektrikár a v súlade so všetkými miestne platnými normami a predpismi. Za nesprávnu inštaláciu a jej dôsledky sa nepreberá žiadna zodpovednosť.

SPRÁVNA SÍNUSOIDA

Zabudovaná elektronická jednotka s mikroprocesorovým riadením riadi prevádzku generátora a poskytuje stabilné výstupné napätie 230 V 50 Hz so sínusovým priebehom, ktoré je vhodné na spoľahlivú prevádzku citlivej elektroniky.

SPOĽAHLIVÝ MOTOR

Spoľahlivý motor značky K&S sa vyznačuje vysokou odolnosťou proti opotrebovaniu, dlhou a stabilnou prevádzkou a spĺňa všetky európske normy kvality vrátane EURO V.

EFEKTÍVNY REŽIM

ÚSPORNÝ REŽIM znižuje spotrebu paliva až o 50 % pri nízkom zaťažení vďaka nižším otáčkam motora.
